獨家設計的彎曲構造 ?詳細
- 高標準的低噪音及低發塵規格
- 利用短節距與樹脂的彈性開發出的特有構造
- 最適合使用於無塵室
規格一覽

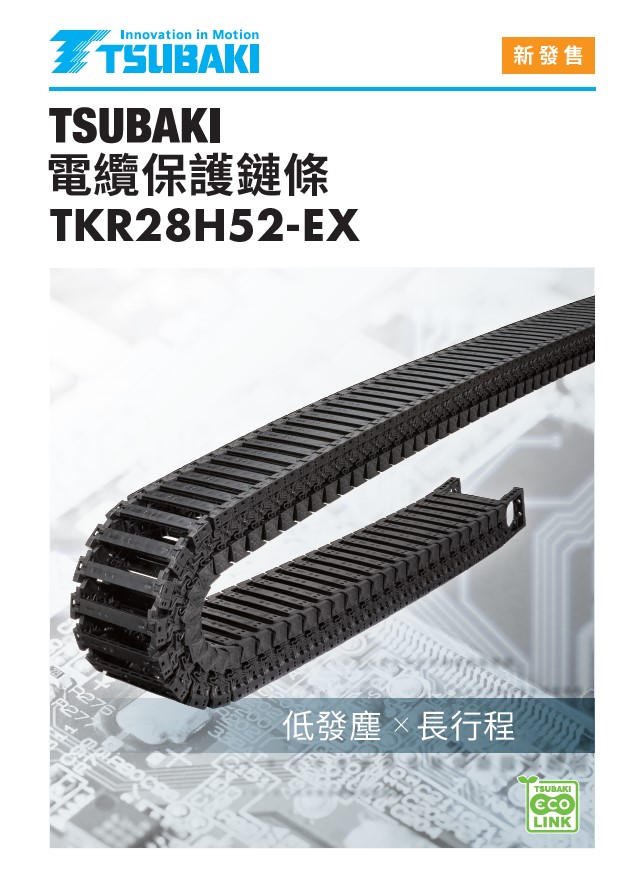

新增新商品TKR28H52L-EX ?詳細
| 形式 | 內高 | 內寬 | 彎曲半徑 |
| TKR15H22 | 22 |
20,40,60 |
40, 50, 75 |
| TKR20H28 | 28 |
30, 40, 50, 60, 80, 100, 120 |
55, 75, 95, 150 |
|
TKR26H40 |
40 | 50, 62, 75, 87, 100, 125, 150, 200 |
75, 100, 125, 160 |
| TKR26H40 | 52 | 50, 62, 75, 87, 100, 125, 150, 200 |
75, 100, 150, 200 |
| TKR28H52L-EX (長行程規格) |
52 | 50, 62, 75, 87, 100, 125, 150, 200 |
75, 100, 150, 200 |
| TKR37H28 | 28 | 50, 62, 75, 87, 100, 125, 150, 200 |
55, 75, 100 |
電纜保護鏈條綜合型錄： ?圖面
粩X取畫面 2025-05-08 083658.jpg)
中文型錄
PDF下載
中文型錄 PDF下載
鏈條_日.PNG)
日文型錄 PDF下載
TKR請參閱P.89
內有詳細尺寸圖及能力線圖
電纜保護鏈條 TKR26H40、TKR28H52、TKR28H52-EX使用說明書 PDF下載
3D CAD
檔案下載
※點入頁面後，按下『同意する』→ 『ケーブルベヤ』即可選型下載
電纜保護鏈條選型表
Excel下載
填完此表後回傳，我們會盡速提供您適合的型號
