TTU型號    詳細(簡體中文)   2D CAD檔

• 曲線輸送用不鏽鋼鏈條的標準型
• 輸送穩定
• 板面研磨拋光
• 頂板與銷柱均採用馬氏體不鏽鋼材質

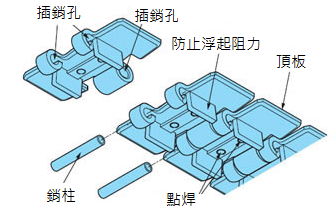

      ▋構造

-------------------------------------------------------------------------------------

TTKU型號   詳細(簡體中文)  2D CAD檔

• 外板附帶側彎用導向凸起裝置
• 適用於輕負荷、低速用途
• 彎曲部位也可將鏈條從導軌上取下，維修容易
• 比TTU更大的容許張力
• RS60鏈輪齒數12個以上可以使用

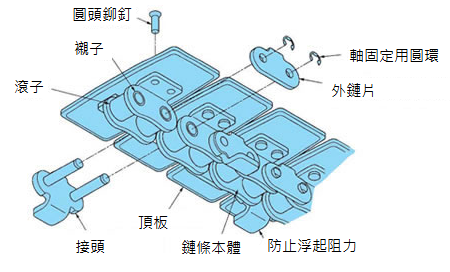

      ▋構造

-------------------------------------------------------------------------------------

TRU型    詳細(簡體中文)  2D CAD檔

• 帶防止浮起阻力板
• 比TTU具有更大的容許張力
• RS60鏈輪齒數19個以上可以使用
• 鏈條本體可採用SS規格 (全零部件SUS304)

      ※ TRU型號鏈條本體每?jī)蓚€(gè)鏈節帶一個頂板。訂購時請?jiān)]明鏈條節數。

      ▋構造

-------------------------------------------------------------------------------------

TO型   詳細(簡體中文)  2D CAD檔

• 通過在鏈條側面安裝新月型頂板，實現水平輸送的高容許張力型
• 適用於狹小空間的水平搬運
• 鏈條本體可採用SS規格 (全零部件SUS304)
• 【TOS】S 滾子型 / 【TOR】R 滾子型

 -------------------------------------------------------------------------------------

TU型   詳細(簡體中文)  2D CAD檔

• 帶有可進行三維布局的新月型頂板
• 鏈條本體可採用SS規格 (全零部件SUS304)
